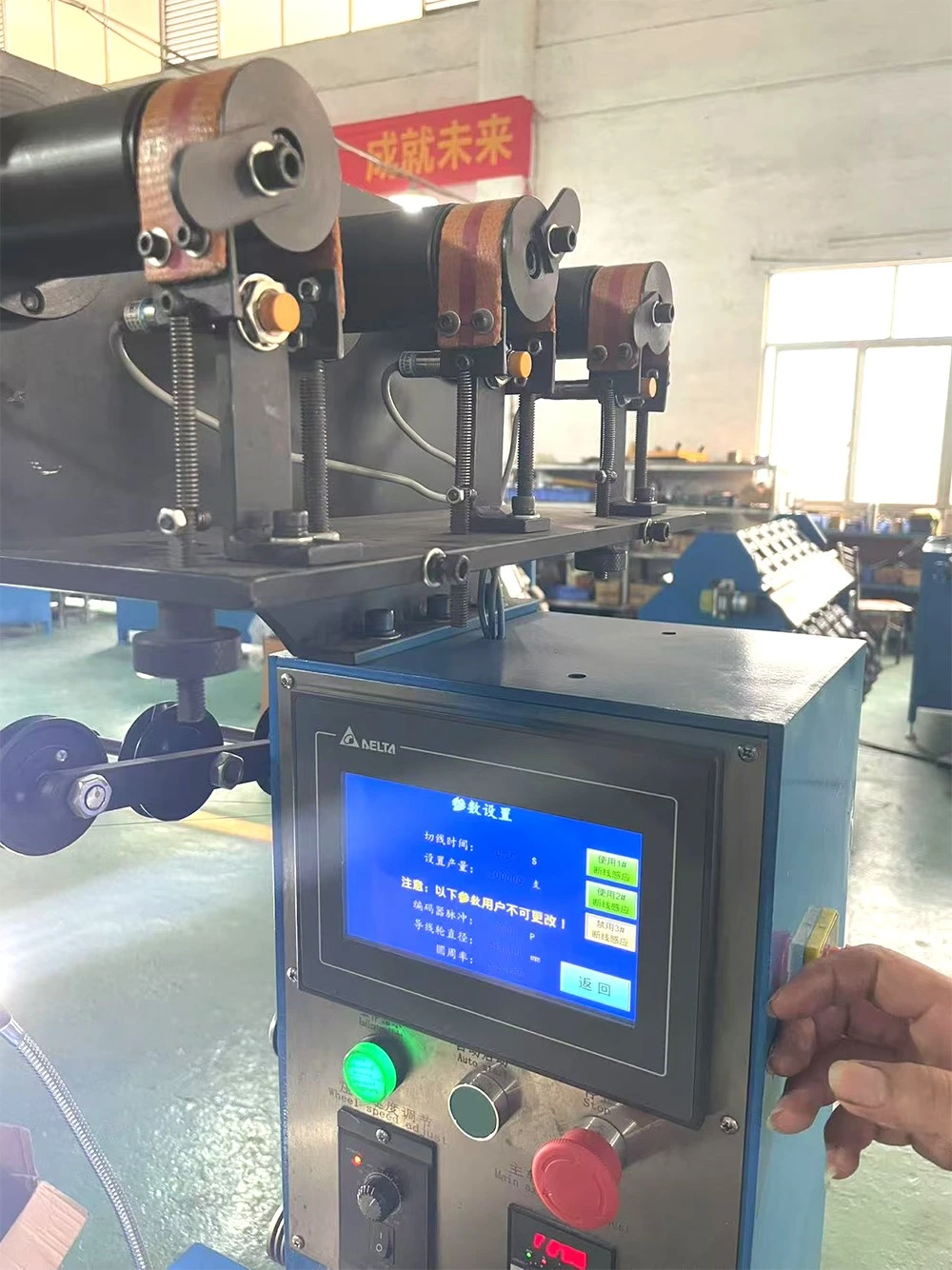

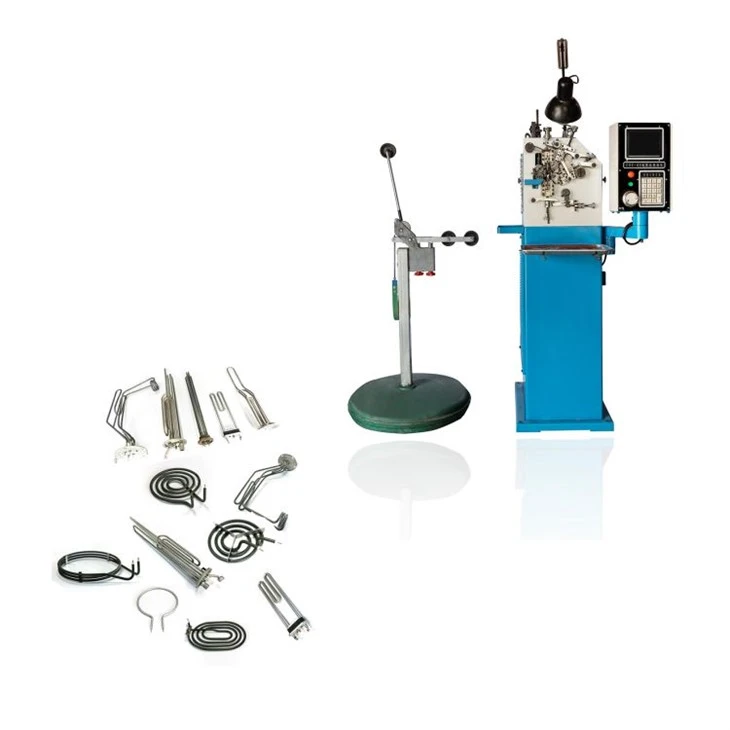

Daugiafunkcinė varžos vielos apvijos mašina
Produkto pristatymas
Ši daugiafunkcinė varžos vielos vyniojimo mašina-'pagrindinė užduotis yra spirališkai apvynioti vėjo varžos laidą (pvz., nikelio -chromo vielą arba geležinę -chromo-aliuminio vielą) aplink centrinį atraminį strypą tiksliu žingsniu. Tai dar viena labai svarbi šildymo elementų (pvz., elektrinių kaitinimo elementų) gamybos įranga.
Pagrindinė funkcija ir veikimo principas
Tikslas: gaminti atsparumo ritinius. Ričių vienodumas, žingsnis ir bendra varža tiesiogiai lemia elektrinio kaitinimo elemento galią, šilumos išsklaidymą ir tarnavimo laiką. Todėl suvyniotos vielos kokybė labai priklauso nuo įrangos tikslumo.
Veikimo principas:
Veleno sukimasis: velenas suspaudžia centrinį atraminį strypą ir sukasi, kad atliktų vyniojimo operaciją.
Vielos perėjimas:Tikslus vielos sukimo mechanizmas lėtai nukreipia varžos laidą išilgai atraminio strypo ašies, sudarydamas vienodą spiralinę ritę.
Ritės sandarumas arba retumas (žingsnis) nustatomas pagal tikslų suklio sukimosi greičio ir laido eigos greičio santykį.
Atsparumo valdymas:Didelės spartos{0}}kodavimo įrenginys stebi veleno apsisukimų skaičių realiuoju laiku. Tada PLC apskaičiuoja varžos laido apvyniojimo ilgį ir, remdamasis laidui būdinga varža (Ω/m), realiu laiku apskaičiuoja bendrą srovės varžą.
Produkto parametras
|
Maitinimo šaltinis |
Simplex 220V\\50Hz\\0,6kW |
|
Oro tiekimas |
0,5–0,7 MPa |
|
Pjovimo tipas |
Dviejų taktų cilindras |
|
Apvijos vidinis skersmuo |
Φ1.0mm ~ Φ6.0mm (pritaikyti pagal šerdį) |
|
Atsparumo laido skersmuo |
Φ0,1 mm ~ Φ1 mm |
|
Pagrindinės ašies variklis |
370 W (reguliuojamas dažnis) |
|
Ratų variklis |
90W (reguliuojamas greitis) |
|
Matmenys |
750x600x1650 mm |
|
Svoris |
175 kg |
|
Daugiafunkcinė varžos vielos apvijos mašina- apvijos varžos tikslumas yra 2% (tinka suklio greičiui 800-1000 aps./min., o šildymo laido varža turi būti tiksli; priešingu atveju tikslumas bus paveiktas). |
|
Pagrindinė funkcija
1.Tikslus valdymas:Atsparumo vertes arba apvijų ilgius galima nustatyti iš anksto. Ši daugiafunkcinė varžos laidų apvijos mašina automatiškai apskaičiuoja ir tiksliai atlieka veiksmus, automatiškai sustoja, kai pasiekiama iš anksto nustatyta išėjimo galia, iš esmės užtikrindama kiekvieno kaitinimo elemento elektrinio veikimo parametrų nuoseklumą ir tikslumą.
2. Lankstus keitimas: Ritės su skirtingo skersmens vielomis gali būti greitai keičiamos, nes tai lengvai patenkina įvairius gamybos poreikius.
Daugiafunkcinė apvija: unikali apvijų sistema gali vienu metu vynioti vieną, dvigubą ir net trigubus laidus. Viena mašina gali patenkinti visus klientų poreikius dėl paprastų ir sudėtingų konstrukcijų, labai pagerindama investicijų grąžą.
3. Burry-Laisvo krašto pjovimas:Tikslūs pjaustytuvai užtikrina lygias ir lygias briaunas, pagerina šildymo laido kokybę nuo šaltinio ir išvengia vietinio perkaitimo ar trumpojo jungimo, kurį sukelia atplaišos.
4. Automatinis stabdymas nukrypus nuo normos: Atsiradus nenormalumams, pvz., susipainiojus ar nutrūkus vielai, įranga automatiškai sustoja ir įspėja, apsaugodama pagrindinius komponentus, sumažindama medžiagų atliekas ir užtikrindama saugią bei nenutrūkstamą gamybą.
5.Žmogaus{0}}mašinos sąsaja: Įrengtas intuityvus jutiklinis ekranas, aiškiai rodomi parametrų nustatymai ir būsenos stebėjimas. Jame taip pat galima saugoti 10 dažniausiai naudojamų parametrų rinkinių, kuriuos galima iškviesti vienu paspaudimu keičiant gaminių modelius, kad būtų galima greitai konvertuoti produkciją tarp skirtingų produktų.
6. Du PU ratainuspauskite šildymo laidą, užtikrindami, kad šildymo laidas būtų centre ir nesislinktų.
Veikimo procesas
1. Pirmiausia uždėkite varžos laidą ant stovo ir paleiskite Daugiafunkcinė varžos vielos apvijos mašina. Mašina pradės vynioti varžos laidą iki iš anksto nustatyto ilgio.
2. Apvijos metu mašina automatiškai nukirps varžos laidą iki reikiamo ilgio ir nuims jį nuo stovo.
3. Mašinoje įrengta valdymo sistema, kuri užtikrina tikslų ir patikimą vyniojimo procesą. Valdymo sistema užtikrina, kad varžos laidas būtų suvyniotas pagal tinkamas specifikacijas ir būtų tiksliai nustatytas.
4. Suvyniojus varžos laidą iki iš anksto nustatyto ilgio, vamzdinio šildytuvo vyniojimo mašina automatiškai perkels suvyniotą varžos laidą į kitą gamybos etapą.
Mašina yra lengvai valdoma ir reikalauja minimalaus mokymo. Jame yra patogi-naudoti sąsaja, kurioje pateikiamos nuoseklios-po-instrukcijos, kaip valdyti įrenginį. Be to, vamzdinio šildytuvo vyniojimo mašina sukurta su saugos funkcijomis, kurios apsaugo nuo nelaimingų atsitikimų ir užtikrina saugų veikimą.
Taikymas
Ši daugiafunkcinė varžos laidų apvijos mašina Jis plačiai naudojamas buitinės technikos pramonėje ir gali būti plačiai naudojamas gaminant įvairius kaitinimo elementus, tokius kaip kaitinimo elementai ryžių viryklėms, oro gruzdintuvėms ir orkaitėms.
Gatavas 3 laidų apvijos gaminys, pagrįstas 0,5 mm varžos vielos skersmeniu
